Bonsoir!


Je cherche quelques idées pour modifier mon tableau de bord, et l'ensemble compteur + compte-tours du Suzuki 125 GN me plaît beaucoup.
Le compte tours dispose d'une connectique non adaptable à 7 fils actifs.
Le compteur également, (5 fils actifs?).

Je cherche donc un RMT de Suzuki 125 GN ainsi que des conseils pour adapter cet ensemble sur le Vanvan :) Il me faudrait le schéma élec des deux côtés du coup.

Sur le GN, je sais que le compteur fonctionne via un câble d'entrainement à vis infinie -> arbre à câme. Seulement, si on effectue un pontage sur chacun des fils qui composent le faisceau du compteur et du compte tours, vers les différents éléments existants sur les faisceaux du Vanvan (= même tension) : ça devrait fonctionner non?   Même pas besoin de modifier le VV pour adapter ce foutu câble d'AAC...


J'ai déjà effectuer des modifs élec pour adapter un auto radio dans ma voiture : impossible d'origine sur les Ibiza/Toledo de 1999 à 2002 (http://membres.multimania.fr/gabet13/PosteIbiza.htm). Donc les modifications alakon où tout peut cramer je connais, même pas peur!


Des idées ? Des conseils ?
Back to top
pixandshoot
VanVan of the year
VanVan of the year


Offline

Joined: 05 Oct 2008
Posts: 1,476
Localisation: SAINT MAUR DES FOSSES
Masculin Sagittaire (22nov-21déc) 鷄 Coq
Trophées Du Club: VanVan-Team
Trophées Concours: Trophée vainqueur d'un concours

PostPosted: Thu 19 Apr - 11:43 (2012) Post subject: Tableau de bord 125 GN Reply with quote

Hi Djenn,

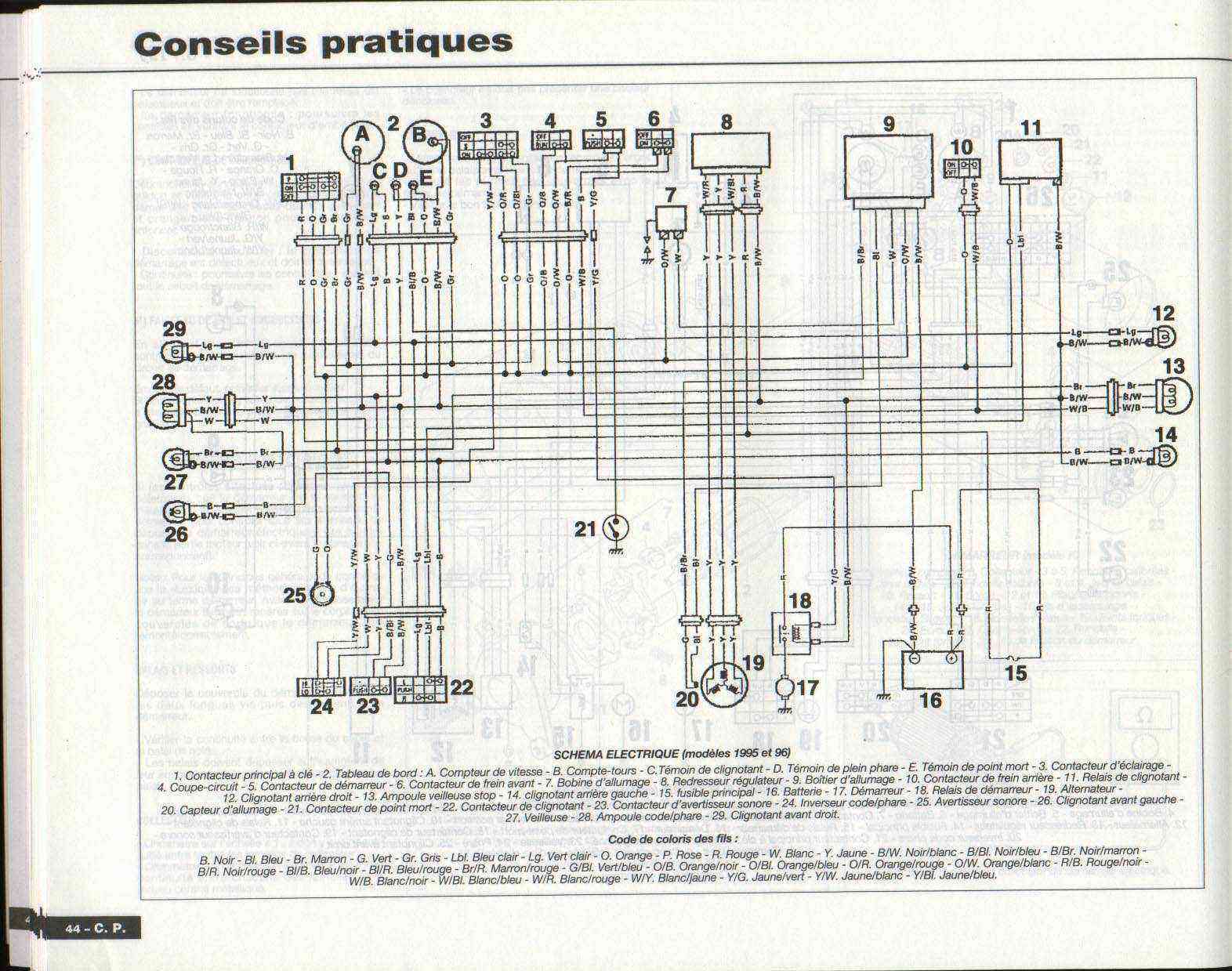

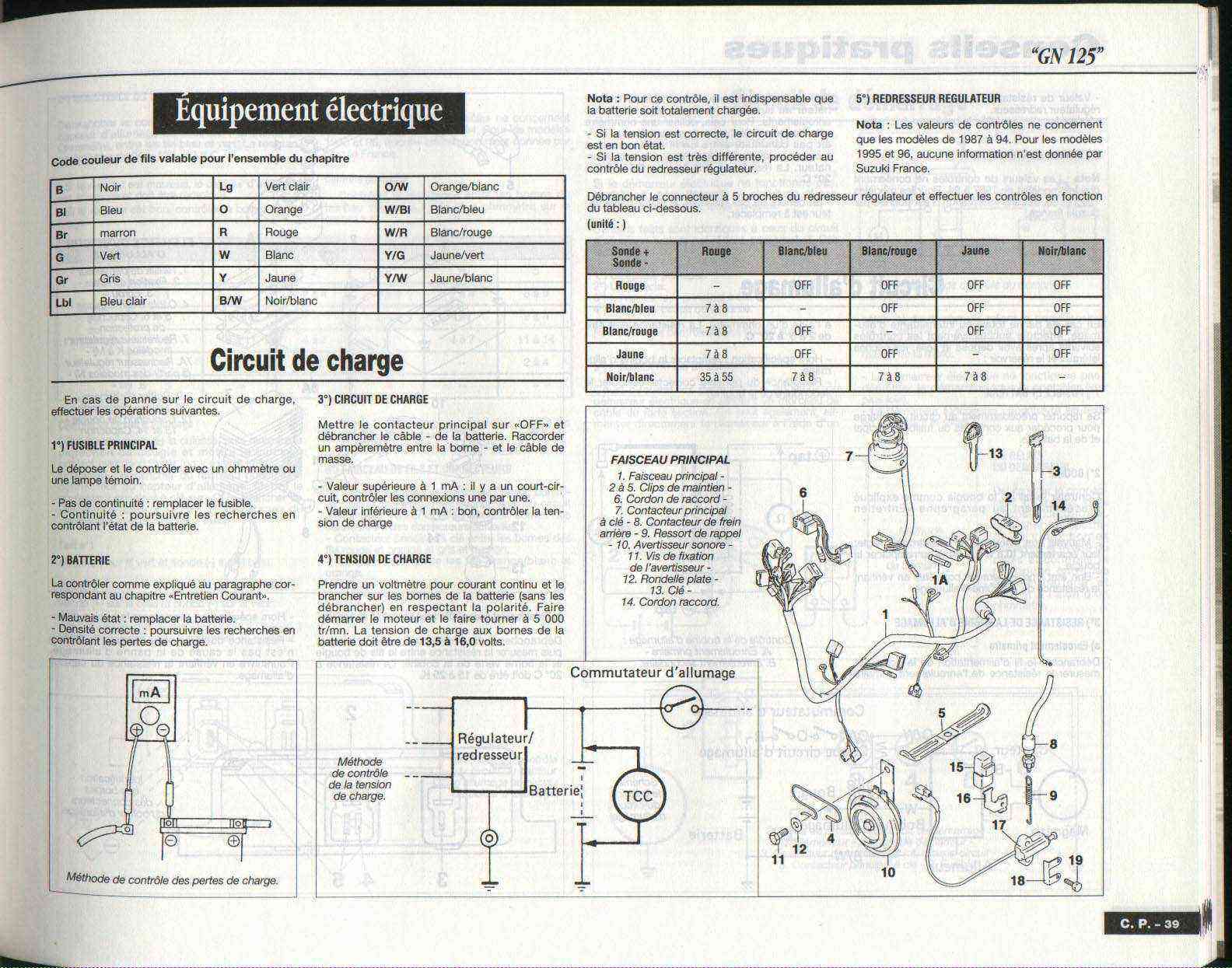

Sur ce lien tu devrais trouver ton bonheur ;-) En revanche si tu veux télécharger le PDF il te faudra payer pour l'avoir, mais à mon avis tu n'en auras pas besoin, car il y a une fonction zoom sur le lien et la revue scannée est d'assez bonne qualité pour pouvoir lire ce qui est indiqué.

http://www.scribd.com/doc/50637782/rmt-suzuki-gn-125
_________________
Le vent est l'ennemi du vanvan surtout quand tu l'as de face :-)
Visit poster’s websiteMSN
Back to top
pixandshoot
VanVan of the year
VanVan of the year


Offline

Joined: 05 Oct 2008
Posts: 1,476
Localisation: SAINT MAUR DES FOSSES
Masculin Sagittaire (22nov-21déc) 鷄 Coq
Trophées Du Club: VanVan-Team
Trophées Concours: Trophée vainqueur d'un concours

PostPosted: Thu 19 Apr - 11:48 (2012) Post subject: Tableau de bord 125 GN Reply with quote

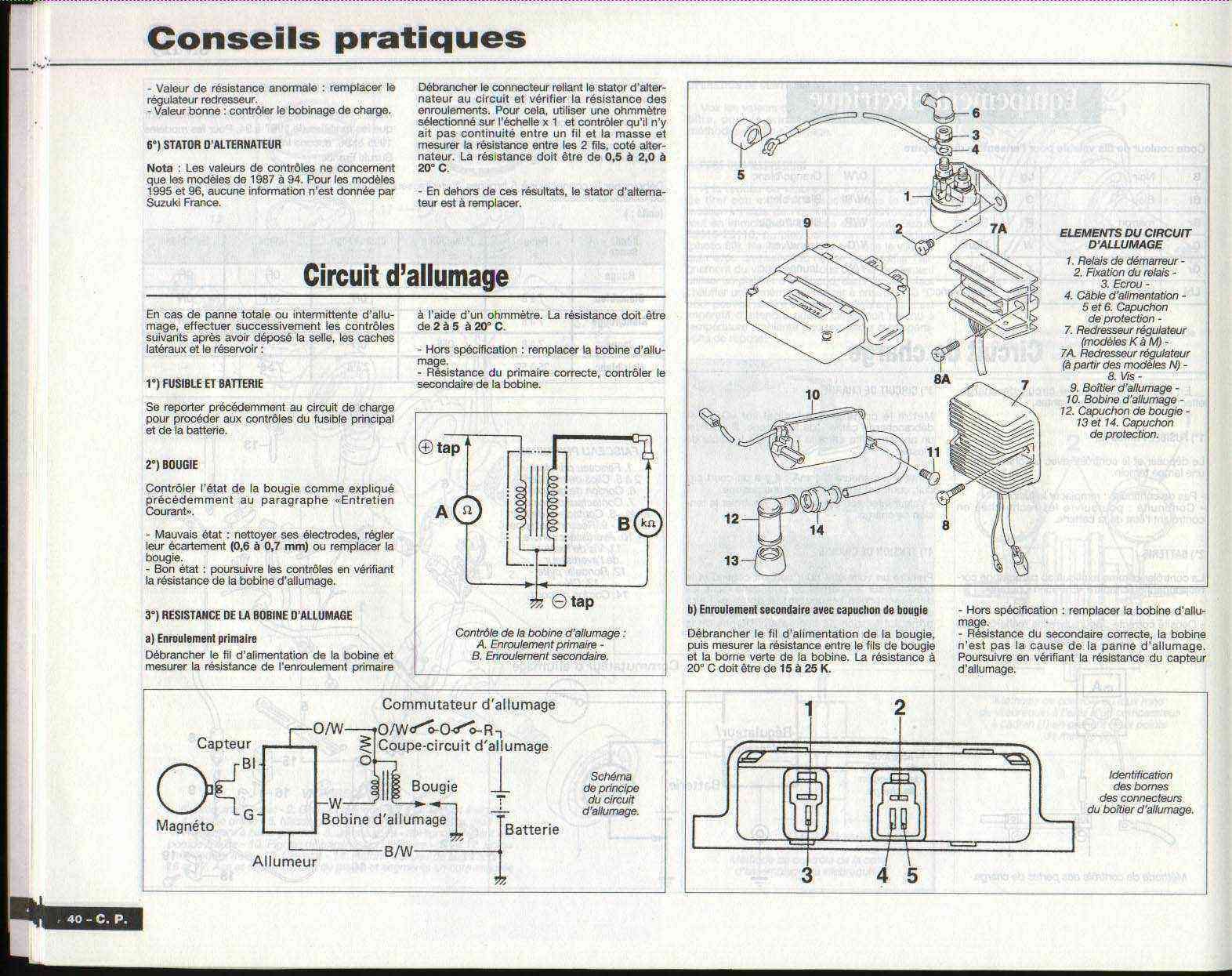

sinon j'ai dégoter ça


_________________
Le vent est l'ennemi du vanvan surtout quand tu l'as de face :-)
Visit poster’s websiteMSN
Back to top
pixandshoot
VanVan of the year
VanVan of the year


Offline

Joined: 05 Oct 2008
Posts: 1,476
Localisation: SAINT MAUR DES FOSSES
Masculin Sagittaire (22nov-21déc) 鷄 Coq
Trophées Du Club: VanVan-Team
Trophées Concours: Trophée vainqueur d'un concours

PostPosted: Thu 19 Apr - 11:52 (2012) Post subject: Tableau de bord 125 GN Reply with quote

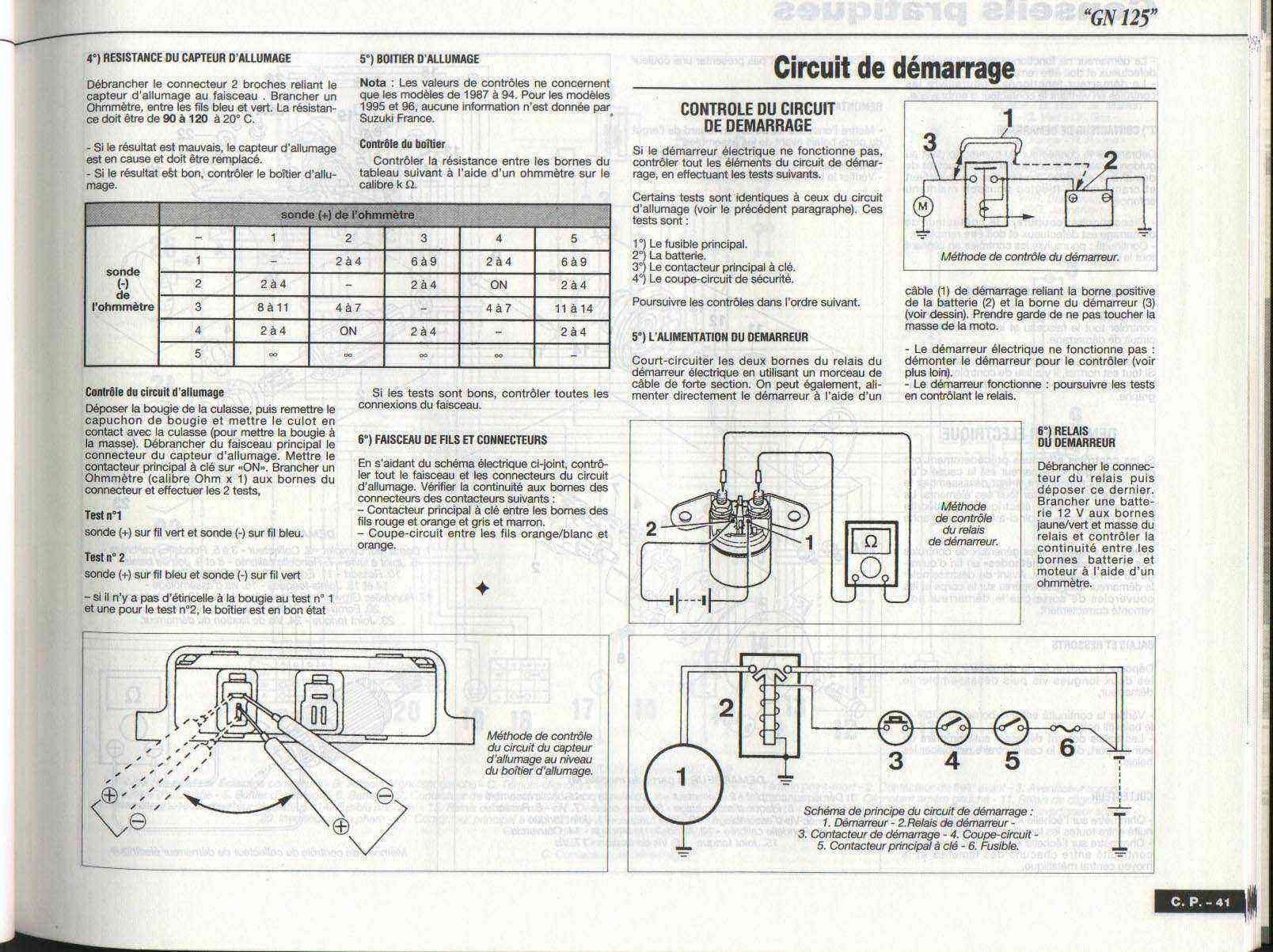

et ça aussi










_________________
Le vent est l'ennemi du vanvan surtout quand tu l'as de face :-)
Visit poster’s websiteMSN
Back to top
Oldiebutgoodies
VanVan of the year
VanVan of the year


Offline

Joined: 13 Sep 2010
Posts: 1,184
Localisation: valde marne
Masculin Balance (23sep-22oct)
Trophées Du Club: VanVan-Team
Trophées Concours: Trophée vainqueur d'un concours

PostPosted: Thu 19 Apr - 12:12 (2012) Post subject: Tableau de bord 125 GN Reply with quote

ya c'qui faut la , non Question
Okay
_________________
"l'ordre mon cul !! ,
la liberté m'habite !!"
Back to top
pixandshoot
VanVan of the year
VanVan of the year


Offline

Joined: 05 Oct 2008
Posts: 1,476
Localisation: SAINT MAUR DES FOSSES
Masculin Sagittaire (22nov-21déc) 鷄 Coq
Trophées Du Club: VanVan-Team
Trophées Concours: Trophée vainqueur d'un concours

PostPosted: Thu 19 Apr - 13:12 (2012) Post subject: Tableau de bord 125 GN Reply with quote

J'espere pour lui, car après ça je peux plus rien faire
_________________
Le vent est l'ennemi du vanvan surtout quand tu l'as de face :-)
Visit poster’s websiteMSN
Back to top
CalamityDjenn
Super-Tonguiste
Super-Tonguiste


Offline

Joined: 21 Mar 2012
Posts: 40
Localisation: Vannes
Féminin Cancer (21juin-23juil) 兔 Lapin

PostPosted: Thu 19 Apr - 21:49 (2012) Post subject: Tableau de bord 125 GN Reply with quote

ELLE te remercie !
J'étudie ça ce week-end si j'ai le temps!  Okay
Back to top
pixandshoot
VanVan of the year
VanVan of the year


Offline

Joined: 05 Oct 2008
Posts: 1,476
Localisation: SAINT MAUR DES FOSSES
Masculin Sagittaire (22nov-21déc) 鷄 Coq
Trophées Du Club: VanVan-Team
Trophées Concours: Trophée vainqueur d'un concours

PostPosted: Fri 20 Apr - 10:38 (2012) Post subject: Tableau de bord 125 GN Reply with quote

Shocked  my god quelle erreur j'avais  zoublié que Calamity Jane était une sacrénana. Toutes mes excuses Mademoiselle
_________________
Le vent est l'ennemi du vanvan surtout quand tu l'as de face :-)
Visit poster’s websiteMSN
Back to top
CalamityDjenn
Super-Tonguiste
Super-Tonguiste


Offline

Joined: 21 Mar 2012
Posts: 40
Localisation: Vannes
Féminin Cancer (21juin-23juil) 兔 Lapin

PostPosted: Fri 20 Apr - 10:42 (2012) Post subject: Tableau de bord 125 GN Reply with quote

Y'a pas d'mal M'sieur!  Wink
J'ai regardé rapidement hier soir mais il faut que je mette mon nez sur la composition du câble d'entraînement mécanique car c'est là dessus que le pontage va devoir être fait!
Je suis par contre étonnée car je n'ai trouvé aucun fou qui aurait tenté d'adapter un tableau de bord à compteurs mécaniques pour une moto prévue pour compteurs électroniques!
Snif!!!


Mais vous allez m'aider, hein ouiiii?
Back to top
riquette13
VanVan-Spirit
VanVan-Spirit


Offline

Joined: 11 Jul 2008
Posts: 350
Localisation: Marseille
Masculin
Trophées Du Club: VanVan-Team

PostPosted: Fri 20 Apr - 12:33 (2012) Post subject: Tableau de bord 125 GN Reply with quote

Perso, je vois pas en quoi un "pontage" sur le cable d'entrainement de certains fils du compte tours (qui correspondent à l'éclairage dudit CT, les témoins de point mort, phare et clignotant) permettra de faire fonctionner un CT mécanique Question  et même si celui-ci était électronique je vois pas en quoi ça permettrait de chopper une fréquence (à part peu être les clignotants Very Happy ).

Mais comme je suis nul en la matière, je vais suivre ton post avec grand intérêt.

@+
_________________
http://vanvan125.jimdo.com
Visit poster’s website
Back to top
Oldiebutgoodies
VanVan of the year
VanVan of the year


Offline

Joined: 13 Sep 2010
Posts: 1,184
Localisation: valde marne
Masculin Balance (23sep-22oct)
Trophées Du Club: VanVan-Team
Trophées Concours: Trophée vainqueur d'un concours

PostPosted: Fri 20 Apr - 12:38 (2012) Post subject: Tableau de bord 125 GN Reply with quote

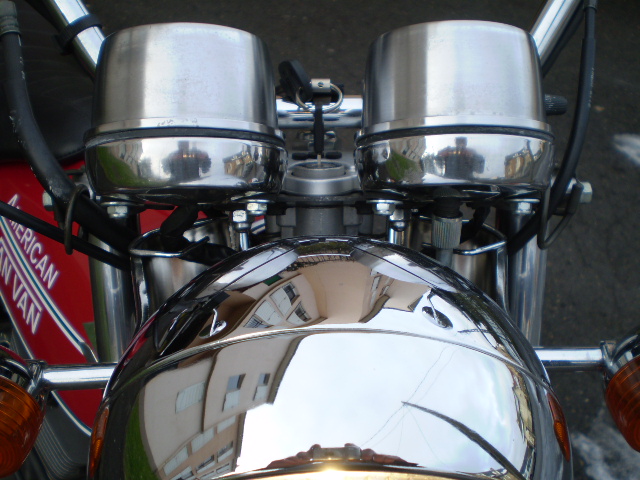

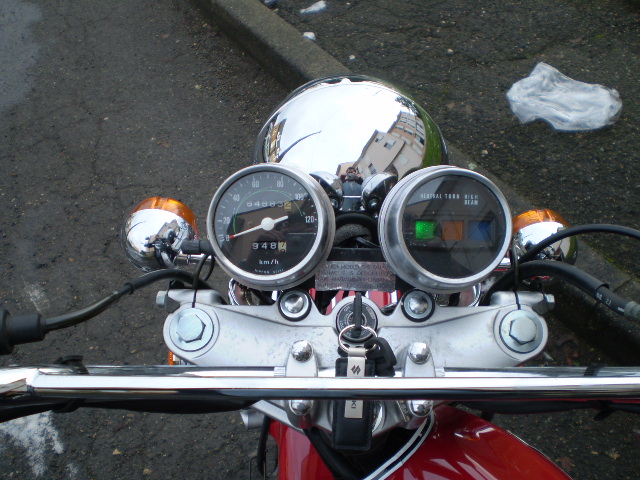

ça dois pouvoir ce faire , le fameux VANVAN US est équipé avec Wink



c'est pas un tableau de GN ,mais ça le fais mieux en CHROME Okay
Okay
_________________
"l'ordre mon cul !! ,
la liberté m'habite !!"
Back to top
riquette13
VanVan-Spirit
VanVan-Spirit


Offline

Joined: 11 Jul 2008
Posts: 350
Localisation: Marseille
Masculin
Trophées Du Club: VanVan-Team

PostPosted: Fri 20 Apr - 12:44 (2012) Post subject: Tableau de bord 125 GN Reply with quote

Salut,

Avec celui du Honda CM aucun pb .... ya pas de compte tours.

Mais en l'espèce Cdjenn désire adapter un compte tours mécanique de GN, le faire fonctionner et ce, sans "modifier le VV pour adapter ce foutu câble d'AAC"

@+
_________________
http://vanvan125.jimdo.com
Visit poster’s website
Back to top
Oldiebutgoodies
VanVan of the year
VanVan of the year


Offline

Joined: 13 Sep 2010
Posts: 1,184
Localisation: valde marne
Masculin Balance (23sep-22oct)
Trophées Du Club: VanVan-Team
Trophées Concours: Trophée vainqueur d'un concours

PostPosted: Fri 20 Apr - 12:52 (2012) Post subject: Tableau de bord 125 GN Reply with quote

j'avais zappé le compte tours Very Happy
ça vas dev'nir plus compliqué a adapter alors
_________________
"l'ordre mon cul !! ,
la liberté m'habite !!"
Back to top
CalamityDjenn
Super-Tonguiste
Super-Tonguiste


Offline

Joined: 21 Mar 2012
Posts: 40
Localisation: Vannes
Féminin Cancer (21juin-23juil) 兔 Lapin

PostPosted: Fri 20 Apr - 13:29 (2012) Post subject: Tableau de bord 125 GN Reply with quote

Je suis un peu blonde, mais l'éclairage des deux compteurs + clignotants, point mort, plein phare = possible sans soucis directement sur les faisceaux des deux compteurs. Tous les éclairages des deux compteurs sont gérés sur un faisceau indépendant du câble d'entraînement mécanique.
Pour le fonctionnement même du compte tour, le pontage supplémentaire est à faire SUR le câble d'entraînement mécanique : c'est ni plus ni moins de l'électricité qui passe dedans, produite par la vis infinie qui est entraînée par le pignon d'entraînement prévu à cet effet sur l'abre à câme.

Me trompes-je ?


Donc si j'ai bon jusque là, le but est de "simuler" l'entraînement de la vis infinie directement par un pontage électrique sur le câble d'entraînement de compteur, sur un faisceaux existant sur le VV.


C'est pas bon ?  Question


Pour le compteur kilométrique par contre, s'agit-il d'une sonde sur roue avant ?
Back to top
CalamityDjenn
Super-Tonguiste
Super-Tonguiste


Offline

Joined: 21 Mar 2012
Posts: 40
Localisation: Vannes
Féminin Cancer (21juin-23juil) 兔 Lapin

PostPosted: Fri 20 Apr - 13:40 (2012) Post subject: Tableau de bord 125 GN Reply with quote

@riquette13 :

Le tableau de bord du 125GN a bien une partie gérée électroniquement, à savoir tout l'éclairage des témoins. Cela n'est pas géré par le câble d'entraînement mécanique : ce dernier ne gère que le déplacement de l'aiguille du compte tours en fonction de la rotation de sa vis infinie par le pignon de l'arbre à câme prévu à cet effet.
Donc deux chose, pour l'éclairage c'est aussi simple que n'importe quel tableau de bord électronique : A=1 fil pour l'éclairage compteur kilométrique, B=1 fil pour l'éclairage compte tour, C=un fil pour le témoin plein phare, D=1 fil pour le témoin point mort, E=1 fil pour le témoin clignotants.


Donc A+B= connectés ensemble sur le même fil, en remplaçant du fil d'éclairage compteur kilométrique d'origine.
C,D et E = chacun à sa place, de la même manière, en remplaçant des existants Wink

Reste à décomposer le câble d'entraînement, lui aussi composé électriquement : ce sont ces informations que je n'ai pas!
Back to top
riquette13
VanVan-Spirit
VanVan-Spirit


Offline

Joined: 11 Jul 2008
Posts: 350
Localisation: Marseille
Masculin
Trophées Du Club: VanVan-Team

PostPosted: Fri 20 Apr - 14:23 (2012) Post subject: Tableau de bord 125 GN Reply with quote

Re,

Quand je faisais la distinction entre CT mécanique et CT électronique ça porte sur le fonctionnement intrinsèque du CT (bien évidement tout CT recoit de l'électricité pour son éclairage et pour l'alimentation des différents témoins). Je pars également du principe que relier l'éclairage et les témoins ne posent aucun pb.

Mais c'est quand tu dis "Reste à décomposer le câble d'entraînement, lui aussi composé électriquement" que je ne comprends pas. Pour moi un CT mécanique ça fonctionne par le biais d'un cable flexible qui répercute mécaniquement une rotation proportionnelle à la vitesse de rotation du moteur. Rien d'électronique dans tout ça. Pour en avoir démonter qquns dans ma jeunesse, il me semble que tout ça est bien mécanique (disque, ressort ...). A la différence d'un CT électronique qui reçoit une tension via un fil électrique relié à la BHT.

@+
_________________
http://vanvan125.jimdo.com
Visit poster’s website
Back to top
loic
Guest


Offline




PostPosted: Fri 20 Apr - 15:16 (2012) Post subject: Tableau de bord 125 GN Reply with quote

Je prend ce post en route et je ne pige pas tout non plus quant a la réalisation de cette opération

le + tu le branches a quelle extrémités ?

Back to top
Oldiebutgoodies
VanVan of the year
VanVan of the year


Offline

Joined: 13 Sep 2010
Posts: 1,184
Localisation: valde marne
Masculin Balance (23sep-22oct)
Trophées Du Club: VanVan-Team
Trophées Concours: Trophée vainqueur d'un concours

PostPosted: Fri 20 Apr - 15:36 (2012) Post subject: Tableau de bord 125 GN Reply with quote

bin moi j'crois que j'dois être très blonde , pasque j'comprend rien di tout
_________________
"l'ordre mon cul !! ,
la liberté m'habite !!"
Back to top
riquette13
VanVan-Spirit
VanVan-Spirit


Offline

Joined: 11 Jul 2008
Posts: 350
Localisation: Marseille
Masculin
Trophées Du Club: VanVan-Team

PostPosted: Fri 20 Apr - 15:56 (2012) Post subject: Tableau de bord 125 GN Reply with quote

loic wrote:

le + tu le branches a quelle extrémités ?

C'est la bonne question Mort de Rire
_________________
http://vanvan125.jimdo.com
Visit poster’s website
Back to top
CalamityDjenn
Super-Tonguiste
Super-Tonguiste


Offline

Joined: 21 Mar 2012
Posts: 40
Localisation: Vannes
Féminin Cancer (21juin-23juil) 兔 Lapin

PostPosted: Sat 21 Apr - 12:17 (2012) Post subject: Tableau de bord 125 GN Reply with quote

Ah ben je croyais que l'action mécanique produisait dé l'électricité pour l'entraînement! C'pour ça que dans ma tête c'était des fils conducteurs entre la vis infinie et le compte tours, qui servaient à transporter l'énergie!

Donc la seule solution : fabriquer un moteur électrique pour produire l'entraînement mécanique du câble ?  Question
Ca remplacerait le rôle du pignon d'entraînement de la vis infinie...
Back to top
